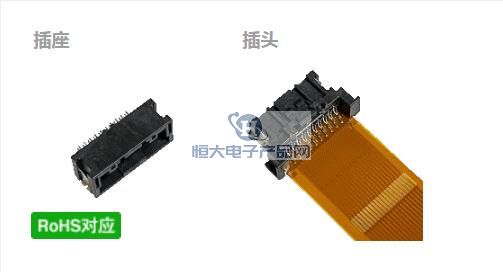

Panasonic|Panasonic连接器|日本松下工业CF2系列基板对FPC类车载用连接器是一款：车载用对应125°C、基板对FPC连接用连接器；其主要特点是:可满足多芯需求;可满足车载所需的耐振动性和耐热性(125℃);不需中转线束，FPC和基板可直接连接;双触点夹紧结构确保接触可靠性.主要应用为：日间行车灯或尾灯中的FPC和基板连接;BMS里的FPC和基板的连接.
1、Panasonic|Panasonic连接器|日本松下工业CF2系列基板对FPC类车载用连接器主要产品性能详情：
| 项目 | 性能 | 条件 | |
| 电气特性 | 额定电流 | 1.0A/端子 | 能让触点1芯通电的更大电流 |
| （不含FPC的连接器单体的性能） | |||
| 额定电压 | 50V DC | ||
| 耐电压 | 800V AC 1分钟 | 在端子间施加1分钟规格电压， | |
| 检测电流1mA下应无 短路、损伤 | |||
| 绝缘电阻 | 100MΩ以上 | 使用DC500V兆欧表测量1分钟 | |
| 接触电阻 | 初始：20mΩ以下 | 不含FPC的导体电阻 | |
| 试验后：40mΩ以下 | 用10mA DC测量 | ||
| 机械特性 | 插入力 | 54.0N以下（初始·20芯） | |
| 68.0N以下（初始·28芯） | 解除外壳锁定后测量 | ||
| 拔出力 | 36.0N以下（初始·20芯） | ||
| 50.0N以下 (初始·28芯) | |||
| 外壳锁定强度 | 120.0N以上（初始） | ||
| 环境特性 | 使用· 保存· 运输 | -40 ~ +125℃ | 低温下应无结冰现象，亦无凝露现象。 |
| 寿命性能 | 插拔寿命 | 10次（接触电阻：40mΩ以下） | 插拔速度：25mm/min |
------------------------------------------------------------------------------------------------
2、Panasonic|Panasonic连接器|日本松下工业CF2系列基板对FPC类车载用连接器主要料号/型号表：
| 产品料号/型号 | 产品名 | 芯数 | 包装数量（内箱） | 包装数量（外箱） |
| AYC5F2010 | 插座 | 20 | 250个 (1卷盘) | 500个 |
| AYC5F2810 | 插座 | 28 | 250个 (1卷盘) | 500个 |
| AYC6F2010 | 插头 | 20 | 250个 (1卷盘) | 500个 |
| AYC6F2810 | 插头 | 28 | 250个 (1卷盘) | 500个 |
------------------------------------------------------------------------------------------------
