生产I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束

I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束是由I-PEX公司生产的：全屏蔽，自带机械式锁扣，适用于高速数据传输 (20 Gbps/lane), 0.5 mm 间距，水平插拔式，CABLINE®-VS II/20847系列的极细同轴线连接器与极细同轴线(AWG): #36 #38 #40 #42 #44 #46组合而成的线束.

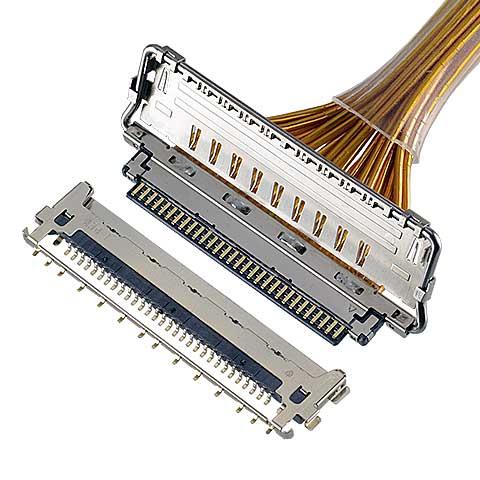

1、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束所使用的连接器 规格与特点及图片：
全屏蔽，自带机械式锁扣，适用于高速数据传输 (20 Gbps/lane), 0.5 mm 间距，水平插拔式极细同轴线连接器
ZenShield® 的全屏蔽和多点接地设计，有效防止EMI外泄
机械式锁扣罩防止连接器不完全嵌合及脱落
高速率传输, Thunderbolt 3(20 Gbps/lane)应用的理想之选
接点间距(mm): 0.500
Height: 1.20 Max
可提供Pin数: 20 30 40
极细同轴线(AWG): #36 #38 #40 #42 #44 #46
嵌合类型: 水平

2、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束所使用的连接器 料号/型号清单：

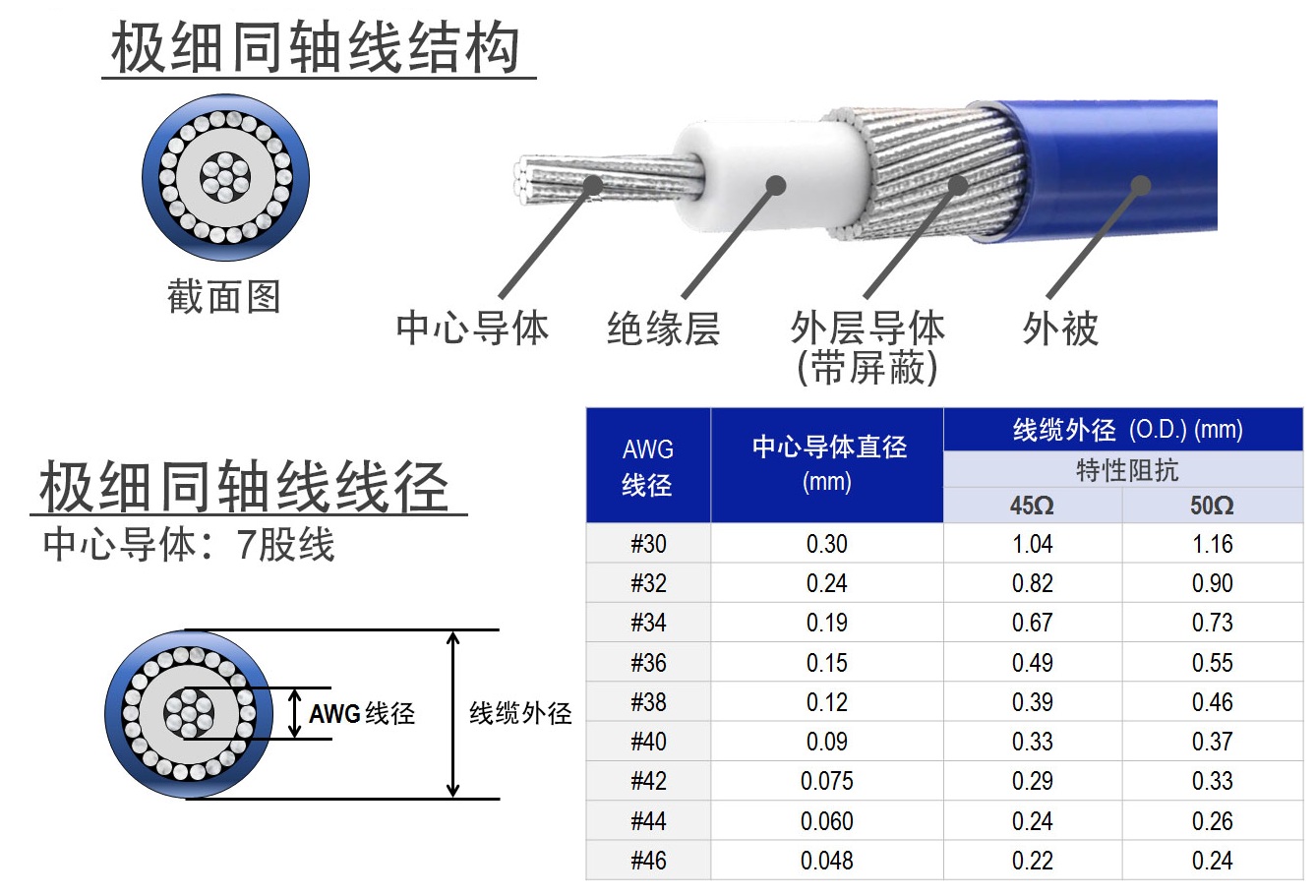

3、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束所使用的极细同轴线 结构/线径示意参考图：

4、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束 生产工艺流程简述：

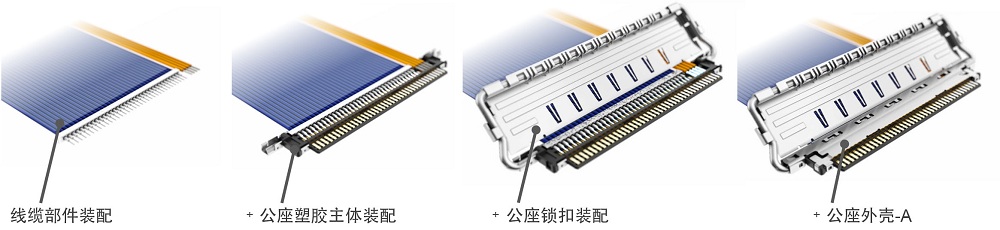

线束准备的主要过程:

4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上，并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳，焊接所需的区域以完成公座线束

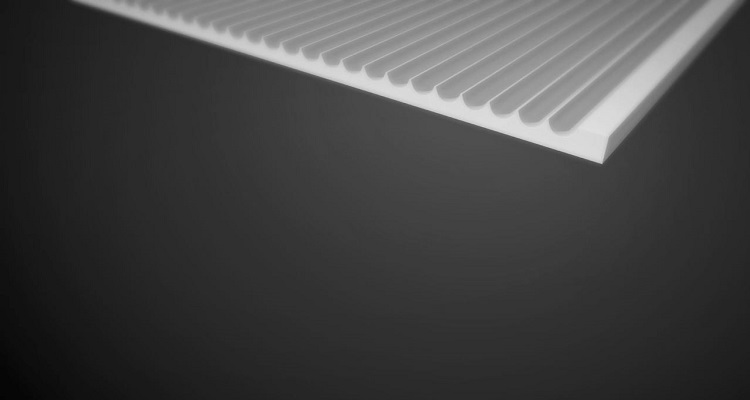

首先，对极细同轴线进行预处理，以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程，提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。

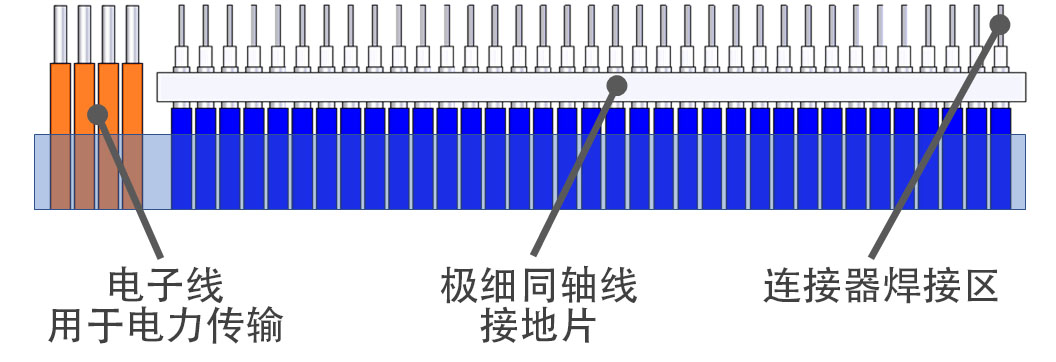

其次，将电缆外层导体焊接于连接器外壳，电缆外层导体通过连接器与PCB板电气连接，以获得良好的接地特性。

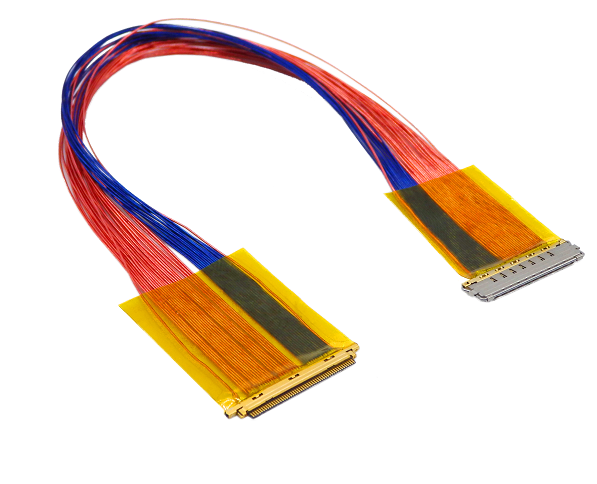

5、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束 产品实物图片(图片仅供参考)：

5、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束 此产品生产/销售商：

恒大电子产品网-生产/销售【日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束】以及【所使用的连接器】 料号/型号清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
