生产I-PEX|CABLINE®-UA II/20497系列|26P/32P/40P/50P极细同轴线束

分类: 线束线缆产品

专业代理销售提供:连接器|线束|线缆产品

I-PEX|CABLINE®-UA II/20497系列|26P/32P/40P/50P极细同轴线束是由I-PEX公司生产的:0.3mm间距, 垂直插拔,Right Angle出线,极细同轴线连接器,CABLINE®-UA II/20497系列的极细同轴线连接器与极细同轴线(AWG):#42 #44 #46组合而成的线束.组合而成的线束.

1、日本I-PEX|CABLINE®-UA II/20497系列|26P/32P/40P/50P极细同轴线束所使用的连接器 规格与特点及图片:
0.3mm间距, 垂直插拔,Right Angle出线,极细同轴线连接器
空间有限的小型电子产品的理想选择
Plug尺寸也非常小巧,能够方便穿过转轴
多点接地设计具有良好的抗 EMI 性能
接点间距(mm): 0.300
Height: 1.37 Max (1.27 Nom.) ,
可提供Pin数: 26 32 40 50
极细同轴线(AWG): #42 #44 #46
嵌合类型: 垂直


2、日本I-PEX|CABLINE®-UA II/20497系列|26P/32P/40P/50P极细同轴线束所使用的连接器 料号/型号清单:

Part Number DescriptionPin countPart Number
PLUG FOR CABLE ASSEMBLY2620496-026T-40
3220496-032T-40
4020496-040T-40
5020496-050T-40
Plug partsPLUG HOUSING2620497-026T-30
3220497-032T-30
4020497-040T-30
5020497-050T-30
PLUG METAL COVER262679-026-10
322679-032-10
402679-040-10
502679-050-10
RECEPTACLE2620498-026E-41
3220498-032E-41
4020498-040E-41
5020498-050E-41

3、日本I-PEX|CABLINE®-UA II/20497系列|26P/32P/40P/50P极细同轴线束所使用的极细同轴线 结构/线径示意参考图:2_SC.jpg

4、日本I-PEX|CABLINE®-UA II/20497系列|26P/32P/40P/50P极细同轴线束 生产工艺流程简述
线束准备的主要过程:
8 - Gif_A.gif

4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上,并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳,焊接所需的区域以完成公座线束
首先,对极细同轴线进行预处理,以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程,提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。


其次,将电缆外层导体焊接于连接器外壳,电缆外层导体通过连接器与PCB板电气连接,以获得良好的接地特性。

9_A sc.jpg

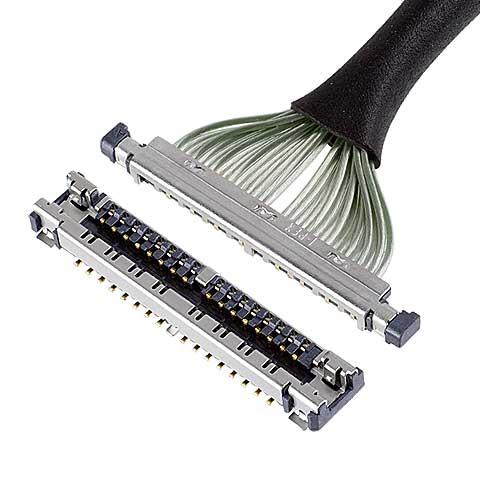

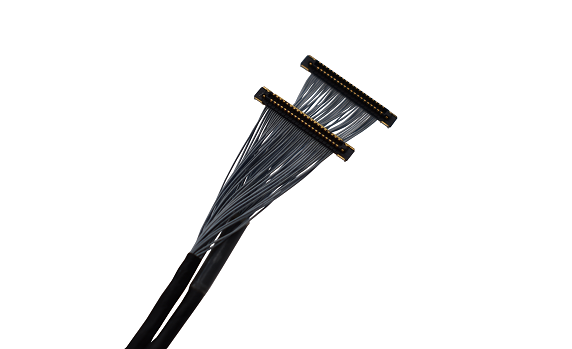

5、日本I-PEX|CABLINE®-UA II/20497系列|26P/32P/40P/50P极细同轴线束 产品实物图片(图片仅供参考)


6、日本I-PEX|CABLINE®-UA II/20497系列|26P/32P/40P/50P极细同轴线束 此产品生产/销售商:

恒大电子产品网-生产/销售I-PEX|CABLINE®-UA II/20497系列|26P/32P/40P/50P极细同轴线束以及所使用的连接器 料号/型号清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们。
