线束常用原材跟基础知识

分类:知识库

专业代理销售提供:连接器|线束|线缆产品

一、常见的线束原材料和基础知识家电线束

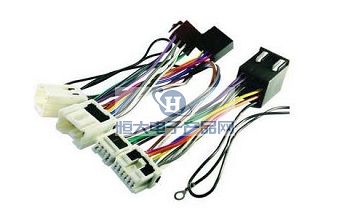

汽车线束原料包括电线束的主要材料和辅助材料,主要材料包括电线端子.护套.保险箱、辅助材料、橡胶件.防潮栓.胶布.PVC管.波纹管.工业塑料布.保险片.电磁阀.扎带.锁扣.支架.二极管等。


二、电线基础知识
1.车辆电线束中常见的电线规格有标准截面0.5mm2.0.75mm.2.0mm2.2.5mm2.4.0mm2.6.0mm2等电线(日系车常见的标准截面为0.5mm.20.85mm.21.25mm.22.0mm.22.5mm.24.0mm.26.mm等),它们都有允许负载电流值,作为不同功率用电设备的导线。以全车电线束为例,0.5mm22规格电线适用于仪表灯.显示灯.门灯.顶灯等;0.75mm22规格电线适用于牌照灯.前后小灯.制动灯等0mm2规格电线适用方向灯.雾灯等;1.5mm22规格电线适用于大灯.喇叭等。;主电源线,如发电机电枢线.搭铁线(即接地线)等.5mm2~4mm2电线。对于一般车辆来说,重要的是要看负荷的电流,比如电池的搭铁线.正级电源线应用专用汽车电线,线径较大,超过10平方毫米,这种电源线应用专用汽车电线,线径较大,超过10平方毫米“巨无霸”电线一般不编人主电线束。
2.汽车低压电线的组成;芯线(软金属绞花线):导体。芯线用铜。.铝芯线绝缘¨条码标记等,不具有连接各回路、使电流流动的功效,汽车低压电线的组成具有传输电气信号的功能;绝缘物。为避免短路(避免与其他回路接触),芯线用塑料等包起来保护(绝缘);条码标记。用条码标记来表示电线的特点(电线种类)型号等)。
3.“线种”“线径”“线色”是电线的基本区别;“线种”通常根据绝缘皮的差异来区分;“线径”它是根据导体(芯线)的大小来区分的;“线色”是电线表皮的颜色。
