三同轴连接器介绍

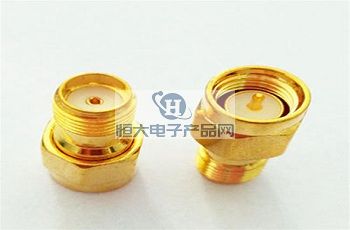

       三同轴连接器，全称为Triaxial Connector。三同轴，从字面上看，即为三个圆柱体共轴。三同轴连接器，与普通两芯连接器有所不同，可同时接驳信号、接地和屏蔽层，屏蔽效果好。在外形上三同轴连接器配有中心触点和中间圆柱状触点。三同轴连接器的连接一般采用卡口连接(TRB系列)和螺纹连接(TRT系列)，此外还有超小型的TRS连接器、STRB连接器及STRT连接器等系列。其中卡口式连接常见为三同轴BNC接头，在两卡口(2耳)的基础上，插座采用三销钉(3耳)连接结构，相配的插头采用三螺旋槽(三卡口)连接结构，这种结构连接方便、可靠、电气性能稳定，可快速插拔，其连接比传统BNC2耳连接器连接更牢靠，可承受剧烈的冲击和振动。三同轴BNC连接器主要应用在敏感的电子测量系统中，与普通BNC连接器不能直接相配，但是可通过转接器(或适配器)与普通BNC连接器相连。
      在我国，三同轴射频接头于1994年就发布了SJ 51212/4-1994规范，规定TRB系列(接电缆)插孔接触件2级射频三同轴插头连接器的详细要求，适用于在无线电设备和电子仪器的射频回路中、连接射频三同轴电缆、具有卡口连接结构、射频应用方面要求有更高屏蔽性能等场合使用的TRB系列2级射频三同轴连接器。
       目前，数据总线用的射频三同轴连接器已广泛应用于水面舰艇、航空以及许多商业领域，例如遥测、雷达、卫星信号传输、数据网络、机场、装甲部队以及机关的周边警戒等场合，也大量应用于数字数据干线、视频对、基带电路及其它无噪音保护电路。由于它们能够改进数据传输系统的传输能力和抗干扰能力，三同轴线缆及连接器广泛用于像低热电势EMF等微弱信号和高屏蔽要求信号的传输和测量。
       三同轴连接器用于传输射频信号，其传输频率范围很宽，可达50GHZ或者更高，主要用于雷达、通信、数据传输以及航空航天设备。同轴连接器的基本结构包括中心导体、介电材料(或称为绝缘体)、外导体(该部分起着如同轴电缆外屏蔽层一样的作用)。-------------------------------------------------------------------------------------------------
